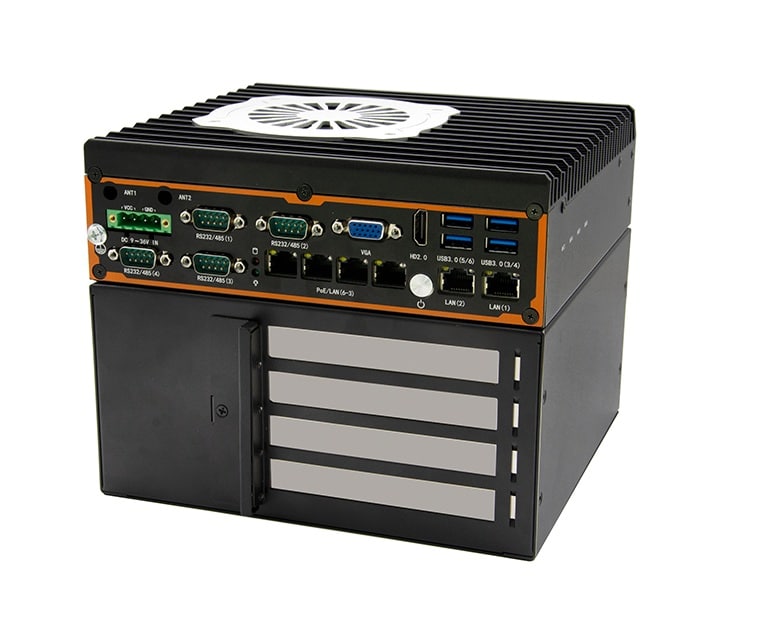

Brukar anses som den kompletta industri-PC:n – maskinen som har allt ! En komplett industriklassad dator som trots sitt kompakta utförande kan husera upp till 4 st instickskort. Används oftast inom industrin och i sammanhang där man behöver ett komtakt och pålitligt system som ändå har möjlighet till utbyggnad (3xPCI, 1xPCIe, 1xmPCIe och m.2). Produkten är utan operativsystem men många lägger till MS Win 10/11 IoT eller Linux. Kompakt design, fin prestanda, låg energiförbrukning och driftsäker. Hela 6st gigabit LAN (varav 2 st med PoE), variabel inspänning 9-36v, möjlighet att använda dubbla bildskärmar, 4x serieportar (RS232/485) 6x USB portar samt ljud lagring via M.2, mSATA och SATA.
Många använder denna maskin tillsammans med CAN-bus PCI kort, digitala / analoga I/O kort eller Modbus kort. Fråga oss gärna på info@icd.se om ni har speciella önskemål !
I datorn ingår följande komponenter :
- Intel Core i5 8300U CPU
- 8GB RAM DDR4
- 256GB M.2 SSD hårddisk
SPECIFIKATION:
| Chassis
|
Material/Construction | Aluminium alloy + sheet metal construction |
| Colour | Black + silver | |
| Dimensions (L x W x H) | 205 × 192.5 × 164.1 mm | |
| Weight | 4.2 kg | |
| Mounting | Desktop/built-in | |
| Motherboard
|
CPU | Integrated Intel® Core™ i5-8300H processor (2.30GHz quad-core, 8 threads), TDP 45W |
| System-on-Chip | Intel Z390 | |
| Memory | 2x DDR4 2666MHz, supports up to 64GB | |

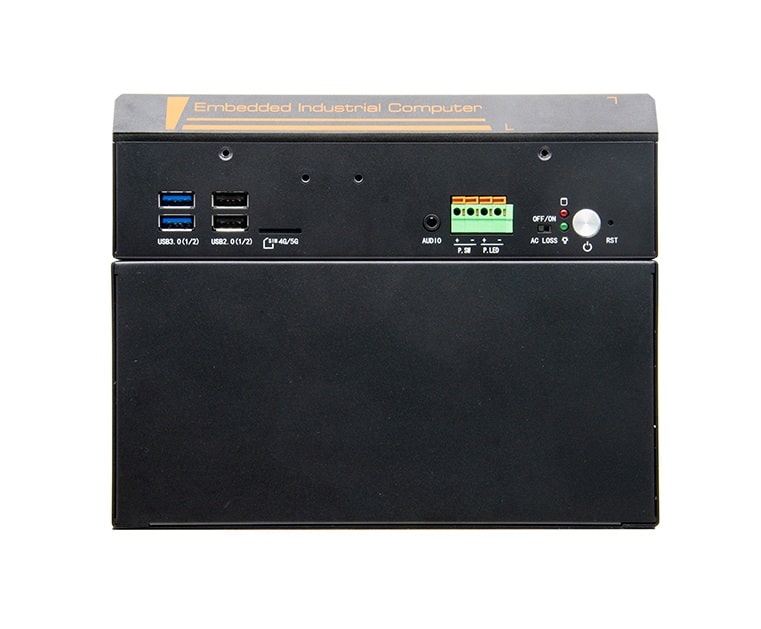

| Front Panel Connectors
|
Power Switch | 1x Power button, 1x One-touch reset, 1x ACLOSS (power-on DIP switch) |
| LED | 1x Power indicator, 1x HDD activity light | |
| USB | 2x USB 3.0, 2x USB 2.0, 1x internal USB 2.0 | |
| Remote Switch | 1x Power switch, 1x Power indicator (on 1x 4P Phoenix connector) | |
| Audio | 1x Audio, Line out and MIC combo | |
| SIM | 1x SIM card slot | |

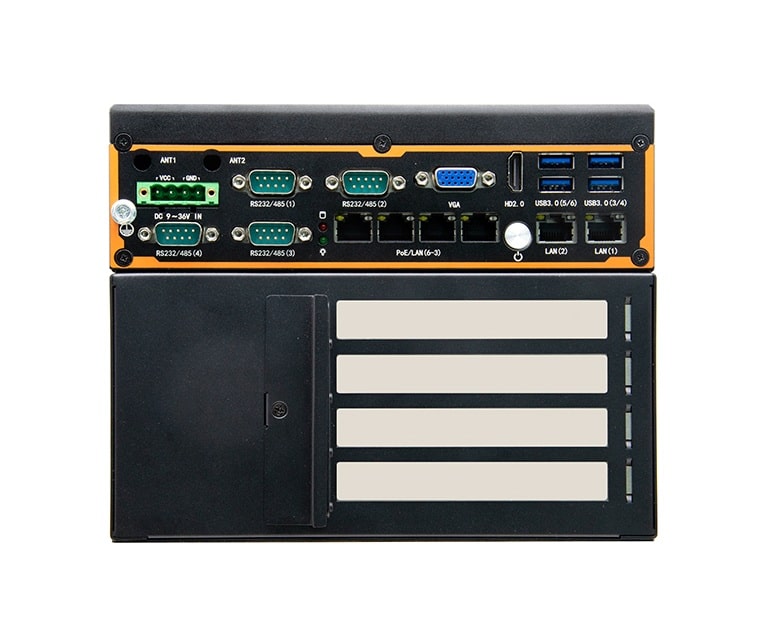

| Rear Panel Connectors
|
Display Interface | 1x VGA (1920*1200@60Hz), 1x HDMI 1.4, dual display support |
| USB | 4x USB 3.0 | |
| COM | 4x RS232/485 DB9 serial ports | |
| LAN | 6x Intel I210AT Gigabit Ethernet ports, 4 of which support POE (15W per port) | |
| Power Interface | 1x 4P (P=5.08mm) Phoenix connector, supporting 9~36V wide voltage input | |
| Storage
|
SATA | 1x 2.5-inch hard drive bay |
| MSATA/SSD | 1x M.2 slot, supporting Key-M, 2280 form factor, NVMe PCIe SSD (except 3210M; other CPUs support M.2 SSD only) | |
| 1x mSATA (3210M only) | ||
| Expansion
|
PCIE/PCI | 1x PCIe x16 (x8 signal) |
| 3x PCI slots | ||
| WiFi | 1x mPCIe, supporting WiFi | |
| WiFi | 1x M.2 slot, supporting Key-E, 2230 form factor, WiFi module (option) | |
| 5G | 1x M.2 slot, supporting Key-B, 3042/3052 form factor, 5G module (option) | |
| Power Supply Type
|
Input Voltage | DC 9V–36V wide voltage input |
| Power Output | AC to DC 60W (depending on specific device) | |
| Environment | Operating Temperature | -10°C to 50°C |
| Storage Temperature | -20°C to 70°C | |
| Relative Humidity | 5%–95% relative humidity, non-condensing | |
| Vibration | 0.5g rms/5-500HZ/random |
