POST-kort för felsökning av moderkort och BIOS

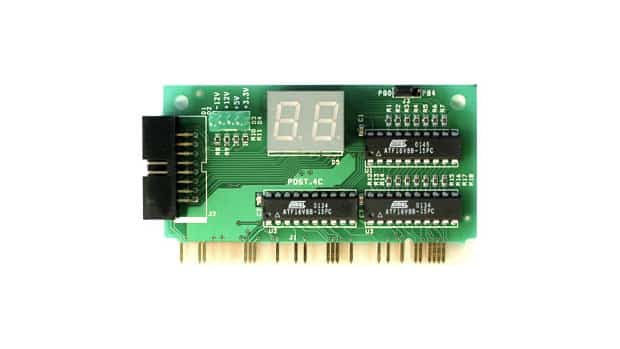

POST-kort (Power On Self Test) är ett effektivt felsökningsverktyg för diagnostik av datorer som inte startar korrekt. Under uppstartsprocessen genomför datorn en självtest där BIOS kontinuerligt skickar statuskoder till I/O-port 80h eller 84h. POST-kortet läser av dessa koder och visar det senast skickade värdet på en inbyggd display.
Det visade värdet presenteras som en hexadecimal kod, exempelvis 1B, som sedan kan jämföras mot felsökningstabeller från den aktuella BIOS-tillverkaren för att identifiera var i uppstartsprocessen systemet stannar.
Om ingen kod visas alls indikerar det ofta att BIOS aldrig startar, vilket exempelvis kan bero på felaktig BIOS-programmering, defekt BIOS-krets eller allvarliga fel på moderkortet.
Funktioner
- Visar BIOS POST-koder i realtid
- Underlättar felsökning av datorer som inte startar
- Läser statuskoder från I/O-port 80h och 84h
- Hexadecimal display för diagnostik
- Enkel att använda vid service och reparation
- Lämplig för både äldre och industriella datorsystem
Specifikation
Visning
- Hexadecimal POST-koddisplay
Diagnostik
- Avläsning av BIOS POST-koder
- Identifiering av uppstartsproblem
- Verifiering av BIOS-exekvering
Kompatibilitet
- Moderkort som skriver POST-koder till I/O-port 80h eller 84h
- PC-system med BIOS-baserad uppstart
Felsökningsinformation
- Visad kod kan tolkas med BIOS-tillverkarens POST-tabeller
- Ingen visad kod kan indikera att BIOS inte startar alls
- Användbart vid felsökning av BIOS, processor, minne och moderkort
BIOS Central har en omfattande uppsättning med bios koder och vad de betyder.
