Lämpliga användningsområden :
Översikt

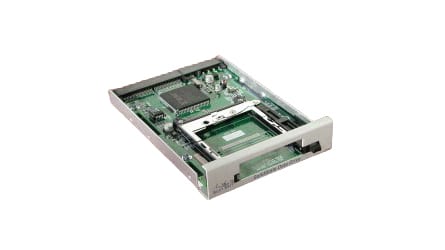

Adtrons IDE-kortläsare tillåter ett inbäddat datorsystem att använda typ I, II och III SRAM, Flash, och ATA PC Cards. Drivrutiner för DOS, Windows 95/98 (ej 2000), 3.X och NT 4.0 stöder “hot swapping” dvs. kortet kan bytas/tas ut utan att systemet måste startas om. Kortläsaren kan kopplas antingen till IDE kontrollern eller till ett av Adtrons 8-bitars (ISA eller PC/104) adapterkort.
Specifikationer
| Korttyper | Type I, II och III PC Card inklusive: ATA Flash och ATA hårddisik CompactFlash med adapter SRAM och linjär Flash SmartMedia (SSFDC) med ATA adapter |
| Indikatorer | “Power on” och skrivning/läsnings LEDar |
| Temp. | Under anv: 0 to +60 ºC Utökad: -40 to +85 ºC Förvaring: -40 to +85 ºC |
| Strömförbr. | 5 VDC, 75 mA utan PC Card SDDB card slot power source: VCC: 5 VDC @ 1000 mA max VPP: 12/5 VDC @ 120 mA max |
| Överföringshast. | 300 KBytes/second (using an SRAM card) |
| Addressering | SDDBISA och SDDB104: I/O mapped, 8 to 16 I/O locations from 0x200 to 0x3F0 Memory mapped 16 KByte EPROM: 0xC000 to 0xE800 |
| Mått | SDDB: 3.5″ drive enclosure (4.0″ W x 6.0″ L x 1.0″ H) SDDB PCB Only: 3.8″ W x 5.8″ L x 0.5″ H SDDBISA: Half-length 8-bit ISA bus adapter SDDB104: PC/104 8-bit stacking module |
